油圧トルクレンチ T-シリーズ [ソケット交換タイプ]

油圧トルクレンチ T-シリーズ 写真

インパクトソケット交換で、簡単に様々なサイズのナットに対応!

油圧トルクレンチ T-シリーズは、ソケット交換型の油圧トルクレンチです。

目的のサイズのインパクトソケットに交換いただき、対応するナットを取り付けていただければ、どんな大きさのボルトでも簡単に締付が行えます。

ユーザビリティーを意識した多彩な内部構造により、締付作業をより確実で、効率的なものに変えてくれます。




ワンプッシュ式反力受け
反力受けの取り外しを必要に応じて簡単に行うことができます。
340×180度 三次元回転スイベル
ホースの取り回しは自由自在。作業時にホースが邪魔になりません(多軸トゥルースイベル:特許取得済)。
作業が効率化することで、原子力発電所での被爆量の低減など、幅広い貢献が期待できます。
内部安全二重ギアロックシステム
内部に二重のギアロックシステムを採用することで、安全性を確保。ギアの負担軽減につながって、耐久性も向上ました。
頑強な設計と優れた材質
長期使用に耐えうる優れた材質「T6-7075」と特許を取得した安全設計。修理コストも少なく、ロングスパンでのサービスをご提供できます。

T-シリーズの詳細と他社製品との違いはこちら


もっと詳しい性能をお知りになりたい場合や製品にご興味を持たれましたら、お気軽にお問い合わせください。

[お問い合わせ&資料請求]

※油圧トルクレンチ T-シリーズはレンタルも可能です。

▲TOP

寸法一覧表

形式 単位 T-1 T-3 T-5 T-8 T-10 T-25
出力軸
サイズ
mm 19.0 25.4 38.1 38.1 38.1 63.5
最大トルク Nm 1,900 4,200 7,800 12,000 15,600 34,600
重量 kg 2.27 4.54 7.71 11.34 13.61 31.75

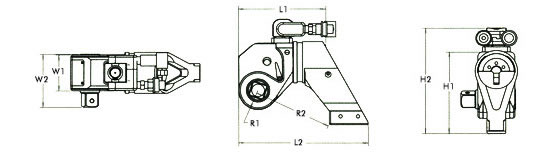

寸法一覧表
L1 mm 121.5 159.8 189.0 212.0 233.0 315.0
L2 mm 178.5 236.0 285.0 321.5 353.0 470.0
H1 mm 116.0 153.0 187.0 214.0 230.0 302.0
H2 mm 150.0 194.0 223.0 247.0 274.0 360.0
W1 mm 50.3 66.8 80.0 90.7 100.3 133.4
W2 mm 74.9 97.6 123.0 137.3 147.2 195.0
R1 mm 25.5 34.5 40.9 47.4 51.0 69.5
R2 mm 110.5 146.5 171.0 196.0 213.0 292.0

[油圧トルクレンチ T-シリーズ図面]

DXF形式ダウンロード

T-1[T-1 DOWNLOAD] T-3[T-3 DOWNLOAD] T-5[T-5 DOWNLOAD]
T-8[T-8 DOWNLOAD] T-10[T-1 DOWNLOAD] T-25[T-5 DOWNLOAD]

DXFファイルを取り込む際のご注意

CADソフトに取り込むには、基本的に「DXFファイルを取り込む」操作をしていただければ結構ですが、具体的方法につきましては各CADソフトによって異なりますので、お持ちの各CADソフトのマニュアルをご参照ください。

また、ご利用のCADソフトによってはDXFファイルを取り込む際に、縮尺・レイヤ・配置基準点・単位などが、うまく変換されない場合がありますので、あらかじめご了承ください。
